Основные причины расслоения и вздутия алюминиевых композитных панелей

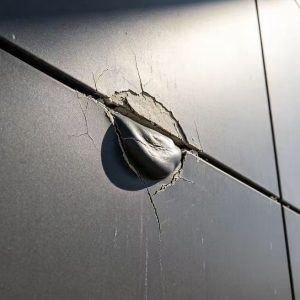

После определённого периода эксплуатации многих фасадных и отделочных объектов на поверхности алюминиевых композитных панелей появляются вздутия, а алюминиевые листы отслаиваются от сердцевины. Это не только ухудшает внешний вид здания, но и в серьёзных случаях создаёт риск падения панелей и угрозу безопасности.

Многие считают, что причина заключается исключительно в низком качестве панелей. Однако на практике расслоение и вздутие возникают под воздействием совокупности факторов, связанных с выбором материалов, производством, обработкой, монтажом и условиями эксплуатации.

В этой статье на основе практического опыта реализации строительных проектов подробно рассмотрены основные причины расслоения и вздутия алюминиевых композитных панелей. Это поможет заранее выявить потенциальные риски и сократить расходы на переделку.

Дефекты качества исходных материалов (основная причина)

1. Недостаточная прочность сцепления композитных слоёв

Алюминиевые композитные панели соединяются с помощью полимерной клеевой плёнки, которая прочно скрепляет алюминиевые листы с сердцевиной.

В дешёвой продукции используются некачественные клеевые материалы. При ламинировании прочность сцепления оказывается недостаточной, и после длительной эксплуатации клеевой слой теряет свои свойства, в результате чего алюминиевые листы постепенно отслаиваются от сердцевины.

Для качественных алюминиевых композитных панелей, предназначенных для фасадов, установлены строгие требования к прочности при отслаивании. Несоответствие показателей адгезии установленным нормам является одной из главных причин последующего расслоения.

2. Низкое качество материала сердцевины

В недорогих алюминиевых композитных панелях, не соответствующих стандартам, часто используется сердцевина из вторичного сырья. Такой материал обладает низкой стабильностью и значительно деформируется при температурных колебаниях.

Во влажной среде сердцевина впитывает воду и расширяется, создавая внутренние напряжения. Это приводит к растягиванию клеевого слоя и в конечном итоге вызывает вздутие и расслоение.

Сердцевина из качественного первичного сырья отличается стабильной структурой и низким коэффициентом деформации, что позволяет эффективно снизить вероятность возникновения подобных проблем.

3. Несоответствие алюминиевого основания требованиям качества

Если алюминиевый лист слишком тонкий или изготовлен из недостаточно чистого материала, внутренние напряжения в панели распределяются неравномерно.

При изменении температуры алюминиевый лист и сердцевина расширяются и сжимаются с разной интенсивностью. Это создаёт постоянную нагрузку на границу склеивания и со временем приводит к расслоению.

Проблемы производственного процесса

1. Нарушение температурного режима и давления при ламинировании

Высокотемпературное ламинирование является одним из ключевых этапов производства алюминиевых композитных панелей.

Если температура производства слишком низкая, а давление при прокатке недостаточное, клеевая плёнка не расплавляется должным образом и не обеспечивает полноценного соединения алюминиевого листа с сердцевиной.

В результате слои склеиваются лишь поверхностно, а внутри остаются скрытые пустоты. Со временем эти пустоты постепенно увеличиваются и превращаются в вздутия.

2. Недостаточная предварительная обработка поверхности листа

На поверхности алюминиевого листа могут присутствовать масляные загрязнения и оксидный слой.

Если перед производством не провести тщательную очистку и пассивацию, клеевая плёнка не сможет надёжно закрепиться на поверхности алюминия. В результате клеевое соединение становится крайне уязвимым к разрушению и отслаиванию.

Неправильная фрезеровка пазов при обработке создаёт скрытые риски

Эта проблема особенно часто встречается при облицовке колонн изогнутыми панелями и при реализации проектов фасадов сложной формы.

При фрезеровке пазов на обратной стороне алюминиевой композитной панели на станке с ЧПУ чрезмерная глубина резания может привести к прорезанию нижнего защитного слоя.

Дождевая вода и влага проникают внутрь панели через образовавшиеся пазы и вызывают разрушение клеевого слоя. Одновременно в местах сгиба могут возникать скрытые трещины. Постоянное проникновение водяного пара постепенно приводит к расслоению и вздутию.

Кроме того, многократное сгибание панели и чрезмерное усилие при гибке могут повредить внутреннюю структуру клеевого соединения, создавая внутренние дефекты, которые трудно обнаружить невооружённым глазом.

Нарушения технологии монтажа на строительной площадке

1. Старение герметика и проникновение воды через швы

Если при соединении фасадных панелей используется неподходящий атмосферостойкий герметик, швы заполнены не полностью либо в герметике имеются пузырьки и трещины, дождевая вода может проникать через стыки на обратную сторону панелей.

Скапливающаяся между алюминиевым листом и сердцевиной влага постепенно разрушает клеевой слой, что приводит к появлению вздутий на значительных участках поверхности.

2. Неравномерное распределение нагрузки на каркасную подсистему

Если стальной каркас имеет недостаточную плоскостность или нагрузка распределяется неравномерно, после монтажа панели постоянно подвергаются внешним механическим воздействиям.

Длительное воздействие напряжений приводит к разрушению границы соединения композитных слоёв.

3. Длительное нахождение защитной плёнки на открытом воздухе

Если после завершения монтажа защитную плёнку с поверхности панелей своевременно не удалить, под воздействием прямых солнечных лучей клеевой состав плёнки может мигрировать и проникать в покрытие.

Это вызывает повреждение поверхностного лакокрасочного покрытия и структуры панели, в результате чего на отдельных участках образуются вздутия.

Долгосрочное влияние условий эксплуатации

1. Постоянные перепады температуры

Сезонные перепады температур, а также чередование нагрева и охлаждения в течение суток приводят к тому, что алюминиевый лист и материал сердцевины, имеющие разные коэффициенты теплового расширения, постоянно воздействуют друг на друга.

В результате граница клеевого соединения подвергается повторяющимся нагрузкам. В условиях наружных фасадов этот эффект постоянно усиливается.

2. Воздействие влажности и солевого тумана

В прибрежных районах с высокой концентрацией солевого тумана, а также в южных регионах с продолжительным сезоном дождей и высокой влажностью водяной пар легче проникает внутрь панелей через стыки и места реза.

Это ускоряет старение клеевого слоя и приводит к потере его адгезионных свойств.

Как предотвратить расслоение и вздутие алюминиевых композитных панелей?

1. Правильно выбирайте материалы. Отдавайте предпочтение алюминиевым композитным панелям, специально предназначенным для фасадов. Проверяйте протоколы испытаний на прочность сцепления слоёв и отказывайтесь от дешёвой продукции, не соответствующей стандартам. По возможности выбирайте панели с сердцевиной из первичного сырья.

2. Строго контролируйте глубину фрезеровки. При обработке пазов необходимо сохранять защитный слой сердцевины толщиной 0,2–0,3 мм и не допускать его полного прорезания. При гибке панелей сложной формы следует избегать многократного сгибания и чрезмерного механического воздействия.

3. Соблюдайте требования к монтажу. Используйте качественный атмосферостойкий герметик и обеспечивайте полное и плотное заполнение стыков. Сразу после завершения работ удаляйте защитную плёнку с поверхности панелей.

4. Для наружных объектов выбирайте панели с фторуглеродным покрытием PVDF. Обязательно обеспечивайте надёжную герметизацию и защиту мест реза, чтобы предотвратить проникновение влаги внутрь панели.

Заключение

Расслоение и вздутие алюминиевых композитных панелей не являются следствием какой-либо одной причины. Источники проблемы могут находиться на разных этапах: от выбора исходных материалов и заводского производства до механической обработки и монтажа на строительной площадке.

Чтобы обеспечить долговечность фасадной облицовки и сохранить её декоративные свойства, необходимо контролировать качество материалов ещё на этапе закупки, строго соблюдать технологию обработки и монтажа, а также исключать пути проникновения влаги.

Только комплексный подход позволит снизить риск расслоения и вздутия панелей, сократить расходы на последующий ремонт и обновление фасада.
